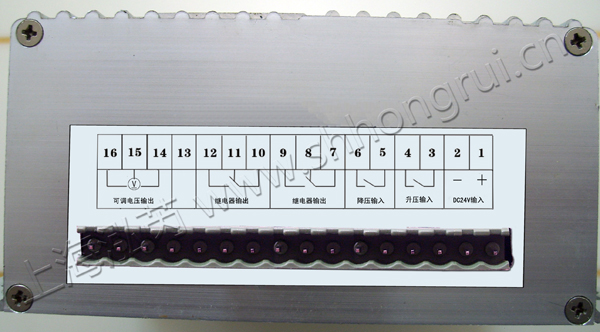

VP系列产品前面板

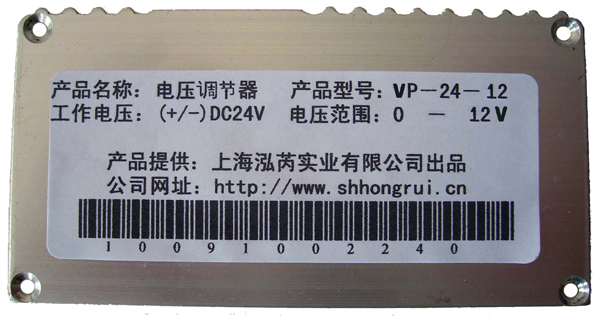

VP系列产品后面板

(1) 概述

        在工业自动化控制中，比如变频调速控制，需要一种电压调节器。给电压调节控制器一个控制信号，输出是一个平滑变化的电压值，然后将这个电压值再传送给变频器。

        公司基于客户的需求，为这样的客户专门开发了VP系列的电压调节器。

VP系列电压调节器的主要特点：

1．输出电压值由零可调至最大值(最大值可根据型号定)，由于采用的取样电阻是高精度耐磨强的电位器，从而得到电压值是无级平滑变动，压差很小，调节范围更大。

2．输出电压时，采用的是两路控制信号来控制，这样调节更加稳定，更加可靠。

3.在输出端提供了两组与电机正转或反转相对应的开关量信号，一常开和一常闭，使工程人员在使用电压调节器时有更多控制信号可选用。

4．通过限流控制电机最大输出力矩，防止因过扭引起电机和电位器损坏，从而影响电压输出。使产品简捷可靠，易于维护。

5．采用抽屉式结构，散热强、外形小巧、重量轻，安装、拆卸均简单方便。

6．选用高功率的DC-DC转换模块，提供高达75mA的电流，能完全满足传感器的电流需要。

7．输入功率小，安装控制方便，尤其适合在远程控制、全自动化控制、以及要求精密控制的场所中使用。

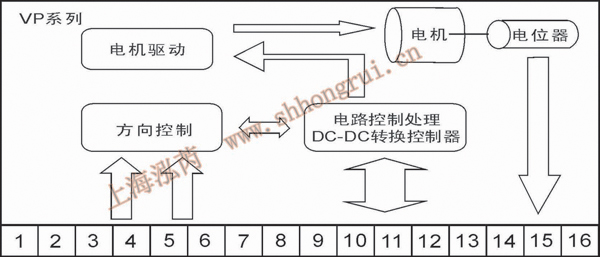

(2)原理示意图



工作时，可根据外加的控制信号，通过内部电路板处理后，得到一个平滑变动的电压值。

端口接线示意图如下：

1端接工作电压  DC24V +(正极)

2端接工作电压  DC24V- (负极) 　

3-4端，闭合(升压)，输出电压 14-15端增加，15-16端减少

5-6端，闭合(降压)，输出电压14-15端减少，15-16端增加

7-8-9端，升压控制监控端口，

当3-4端不接通时，7-8端接通，7-9端是不通；

当3-4端闭合时，  7-8端不通，7-9端是接通；

10-11-12端，降压控制监控端口，

当5-6端不接通时，10-11端接通，10-12端是不通；

当5-6端闭合时，  10-11端不通，10-12端是接通；

13端 是空脚

14-15-16端 输出可调电压值，15脚为中心抽头，16端为0电位

(3). 性能参数

(a)型号说明

VP----------24(220)-----------------05

系列号  工作电压     可调电压范围

(b) 技术参数

输入电压：     DC24V(AC220V)±20%

功耗：         ≤5W

最小调节精度： 5%输出电压

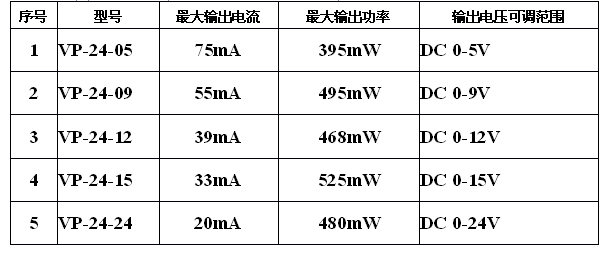

(c) 选型表(工作电压为DC24V)

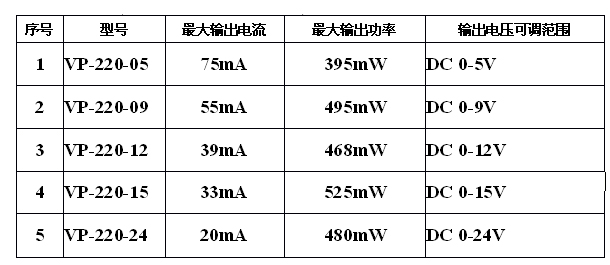

选型表(工作电压为AC220V)　此工作时需外接一开关电源

(4) 使用环境

．剧烈振动场合，应采取适当减振措施。安装产品随附的减震块可以有效地减少震动

．环境温度＜45℃。

．在有蒸汽、凝雾等空气湿度大的场合，应有适当防护措施。
