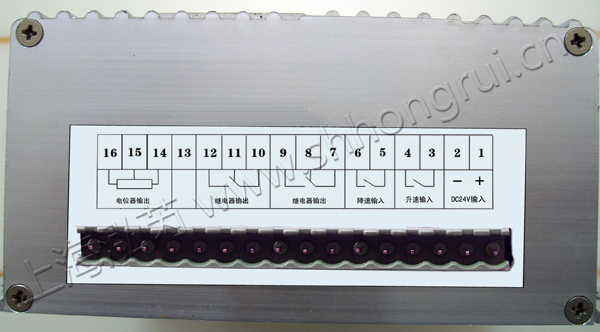

MP系列产品前面板

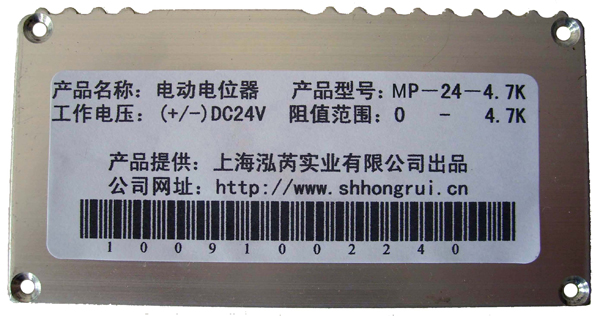

MP系列产品后面板

(1)概述

         MP系列电动电位器是根据大量的工程实例，精心研制的一款多功能电动电位器。在船用柴油机市场、特种工程建设、自动化精密控制等方面得到了大量应用。

        MP系列电动电位器是一种精密的电动执行机构，根据输入的不同控制信号，通过电路来改变极性，驱动微型伺服电机正转或反转，从而改变电位器输出电阻的大小。

    该系列电动电位器具有以下特点：

    1．电位器的阻值由零可调至最大值(最大值可根据型号定)，与传统的限位开关保护方式相比较，调节范围更大。

    2．调节输出电阻时，采用的是两路控制信号来调节，与用改变电压极性的方式比，调节更加稳定，更加可靠。

    3．在输出端提供了两组与电机正转或反转相对应的开关量信号，一常开和一常闭，使工程人员在使用电动电位器时有更多控制信号可选用。

    4．通过限流控制电机最大输出力矩，防止因过扭引起电机和电位器损坏。使产品简捷可靠，易于维护。

    5．采用全铝合金抽屉式结构，外形尺寸小、重量轻，安装、拆卸均简单方便。

    6．选用进口高性能耐磨型多圈电位器，使用寿命更长，性能更稳定。

    7．输入功率小，控制方便，尤其适合在远程控制、全自动化控制、以及要求精密控制的场所中使用。

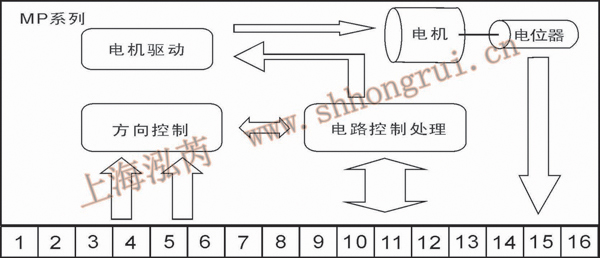

(2)原理示意图

        工作时，可根据外加的控制信号，通过内部电路板处理 后，将工作电压传到伺服电机，根据所加的控制信号，来改变电机的正、反转，从而带动电位器轴正转或反转，改变输出电阻。

端口接线示意图如下：

1端接工作电压  DC24V +(正极)

2端接工作电压  DC24V- (负极)

3-4端，闭合(升速)，输出电阻 14-15端增加，15-16端减少

5-6端，闭合(降速)，输出电阻14-15端减少，15-16端增加

7-8-9端，升速控制监控端口，

当3-4端不接通时，7-8端接通，7-9端是不通；

当3-4端闭合时，  7-8端不通，7-9端是接通；

10-11-12端，降速控制监控端口，

当5-6端不接通时，10-11端接通，10-12端是不通；

当5-6端闭合时，  10-11端不通，10-12端是接通；

13端 是空脚

14-15-16端 输出可调电阻的阻值，15端为中心抽头

(3).性能参数

(a)型号说明

MP----------24-----------------4.7K

系列号   工作电压         阻值范围

(b) 技术参数（输入为DC24V时）

输入电压：     DC24V±20%

功耗：         ≤1W

调节速率：     12rpm

最小调节精度： 1/30圈

电位器：       10圈

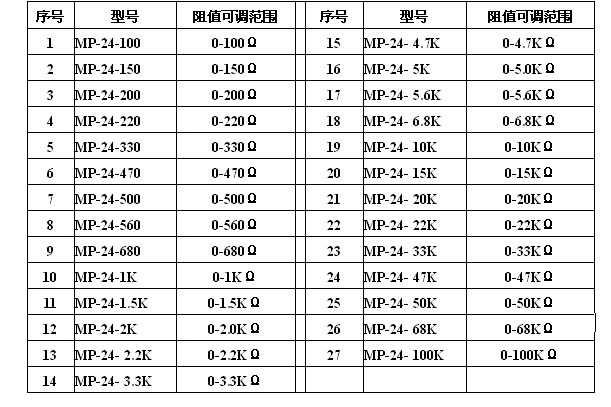

 (c) 选型表

(4) 使用环境

．剧烈振动场合，应采取适当减振措施。安装产品随附的减震块可以有效地减少震动

．环境温度＜45℃。

．在有蒸汽、凝雾等空气湿度大的场合，应有适当防护措施。

(5) 适用范围

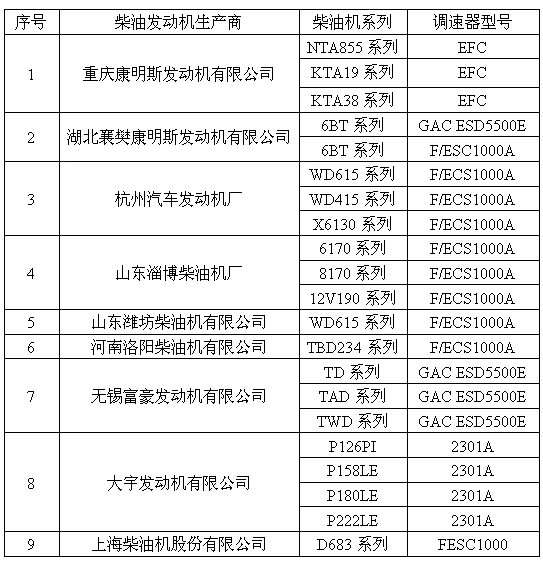

国产和进口的电子调速器基本上都适用，以下列举部份型号可作参考
