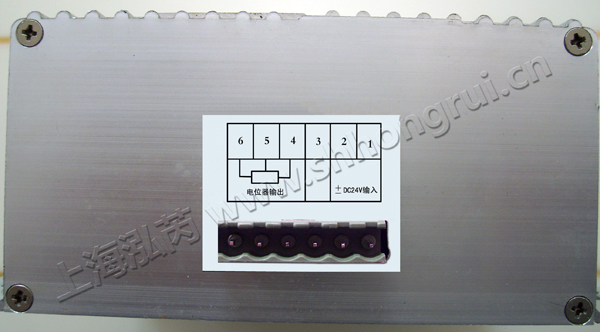

EP系列产品前面板

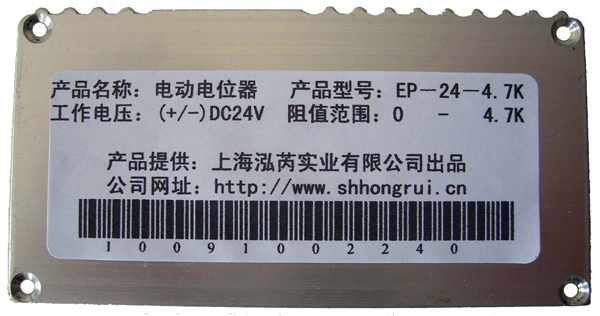

EP系列产品后面板
(1) 概述
EP系列电动电位器是一种电动执行机构,根据输入电压的极性,驱动微型伺服电机正转或反转,改变电位器输出电阻的大小。
该系列电动电位器具有以下特点:
1.电位器的阻值由零可调至最大值(根据型号定),与传统的限位开关保护方式相比较,调节范围更大。 2.通过限流控制电机最大输出力矩,防止因过扭引起电机和电位器损坏。与传统的限位开关保护方式相比较,更简捷可靠,易于维护。 3.采用抽屉式结构,外形尺寸小、重量轻。安装、拆卸均简单方便。 4.选用高性能耐磨型电位器,使用寿命长。 5.输入功率小,控制方便,尤其适合在远程控制和自动控制中使用。
1.电位器的阻值由零可调至最大值(根据型号定),与传统的限位开关保护方式相比较,调节范围更大。
2.通过限流控制电机最大输出力矩,防止因过扭引起电机和电位器损坏。与传统的限位开关保护方式相比较,更简捷可靠,易于维护。
3.采用抽屉式结构,外形尺寸小、重量轻。安装、拆卸均简单方便。
4.选用高性能耐磨型电位器,使用寿命长。
5.输入功率小,控制方便,尤其适合在远程控制和自动控制中使用。

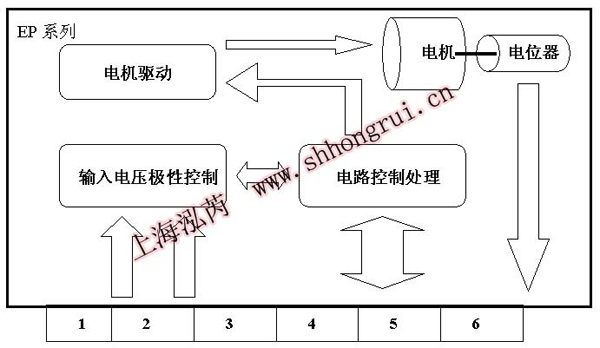

(2)原理示意图
工作时,外加DC24V控制信号经控制电路板处理至伺服电机,可根据外加电压信号的极性,来改变电机的正、反转,从而带动电位器轴正转或反转,改变输出电阻。 端口接线示意图如下:
工作时,外加DC24V控制信号经控制电路板处理至伺服电机,可根据外加电压信号的极性,来改变电机的正、反转,从而带动电位器轴正转或反转,改变输出电阻。

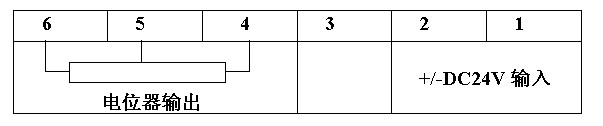

端口接线示意图如下:
1、2端 控制电压DC24V 3端空脚 4-5-6端 输出可调电阻的阻值,5脚为中心抽头
阻值变化规律如下:
1端接 DC24+,2端接DC24-;4-5间阻值增加,5-6间阻值减少 1端接 DC24-,2端接DC24+;4-5间阻值减少,5-6间阻值增加
1端接 DC24+,2端接DC24-;4-5间阻值增加,5-6间阻值减少
1端接 DC24-,2端接DC24+;4-5间阻值减少,5-6间阻值增加
(3).性能参数
(a)型号说明 EP----------24-----------------4.7K 系列号 电压等级 阻值范围 (b) 技术参数(输入为±DC24V时) 输入电压: ±DC24V±20% 功耗: ≤1W 调节速率: 12rpm 最小调节精度: 1/30圈 电位器: 10圈 (c ) 选型表
(a)型号说明 EP----------24-----------------4.7K 系列号 电压等级 阻值范围
(a)型号说明
EP----------24-----------------4.7K
系列号 电压等级 阻值范围
(b) 技术参数(输入为±DC24V时) 输入电压: ±DC24V±20% 功耗: ≤1W 调节速率: 12rpm 最小调节精度: 1/30圈 电位器: 10圈 (c ) 选型表
(b) 技术参数(输入为±DC24V时)
输入电压: ±DC24V±20%
功耗: ≤1W
调节速率: 12rpm
最小调节精度: 1/30圈
电位器: 10圈

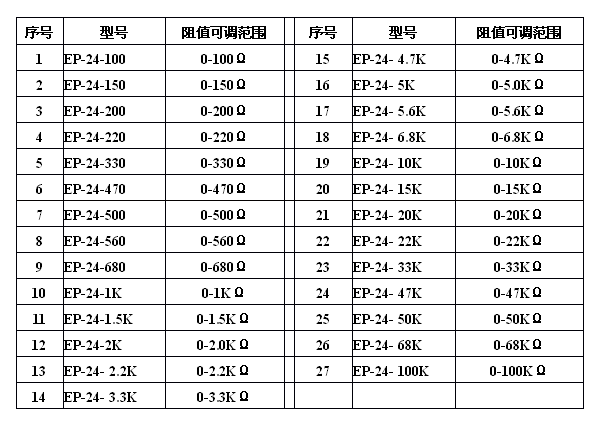

(c ) 选型表
(4) 使用环境
.剧烈振动场合,应采取适当减振措施。安装产品随附的减震块可以有效地减少震动 .环境温度<45℃。 .在有蒸汽、凝雾等空气湿度大的场合,应有适当防护措施。
.剧烈振动场合,应采取适当减振措施。安装产品随附的减震块可以有效地减少震动
.环境温度<45℃。
.在有蒸汽、凝雾等空气湿度大的场合,应有适当防护措施。
(5) 适用范围
国产和进口的电子调速器基本上都适用,以下列举部份型号可作参考 重庆康明斯发动机有限公司 NTA855系列EFC电子调速器 重庆康明斯发动机有限公司 KTA19系列EFC电子调速器 湖北襄樊康明斯发动机有限公司6BT系列GAC ESD5500E电子调速器 湖北襄樊康明斯发动机有限公司6BT系列F/ESC1000A电子调速器 杭州汽车发动机厂WD615系列F/ECS1000A电子调速器 杭州汽车发动机厂WD415系列F/ECS1000A电子调速器 杭州汽车发动机厂X6130系列F/ECS1000A电子调速器 山东淄博柴油机厂6170系列F/ECS1000A电子调速器 山东淄博柴油机厂8170系列F/ECS1000A电子调速器 山东淄博柴油机厂12V190系列F/ECS1000A电子调速器 山东潍坊柴油机有限公司WD615系列F/ECS1000A电子调速器 河南洛阳柴油机有限公TBD234系列F/ECS1000A电子调速器 无锡富豪发动机有限公司TD系列GAC ESD5500E电子调速器 无锡富豪发动机有限公司TAD系列GAC ESD5500E电子调速器 无锡富豪发动机有限公司TWD系列GAC ESD5500E电子调速器 大宇发动机有限公司P126PI系列2301A电子调速器 大宇发动机有限公司P158LE系列2301A电子调速器 大宇发动机有限公司P180LE系列2301A电子调速器 大宇发动机有限公司P222LE系列2301A电子调速器 上海柴油机股份有限公D683系列FESC1000电子调速器
国产和进口的电子调速器基本上都适用,以下列举部份型号可作参考
重庆康明斯发动机有限公司 NTA855系列EFC电子调速器 重庆康明斯发动机有限公司 KTA19系列EFC电子调速器 湖北襄樊康明斯发动机有限公司6BT系列GAC ESD5500E电子调速器 湖北襄樊康明斯发动机有限公司6BT系列F/ESC1000A电子调速器 杭州汽车发动机厂WD615系列F/ECS1000A电子调速器 杭州汽车发动机厂WD415系列F/ECS1000A电子调速器 杭州汽车发动机厂X6130系列F/ECS1000A电子调速器 山东淄博柴油机厂6170系列F/ECS1000A电子调速器 山东淄博柴油机厂8170系列F/ECS1000A电子调速器 山东淄博柴油机厂12V190系列F/ECS1000A电子调速器 山东潍坊柴油机有限公司WD615系列F/ECS1000A电子调速器 河南洛阳柴油机有限公TBD234系列F/ECS1000A电子调速器 无锡富豪发动机有限公司TD系列GAC ESD5500E电子调速器 无锡富豪发动机有限公司TAD系列GAC ESD5500E电子调速器 无锡富豪发动机有限公司TWD系列GAC ESD5500E电子调速器 大宇发动机有限公司P126PI系列2301A电子调速器 大宇发动机有限公司P158LE系列2301A电子调速器 大宇发动机有限公司P180LE系列2301A电子调速器 大宇发动机有限公司P222LE系列2301A电子调速器 上海柴油机股份有限公D683系列FESC1000电子调速器
