DNSM系列电动电位器

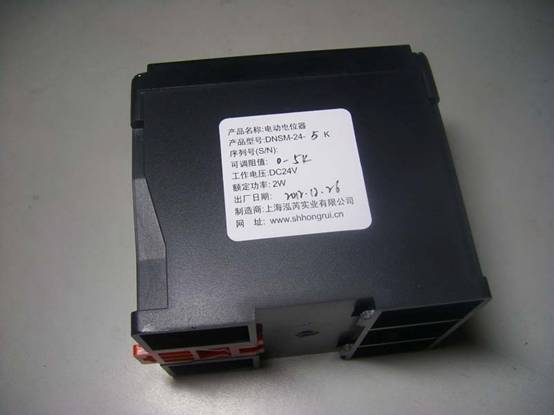

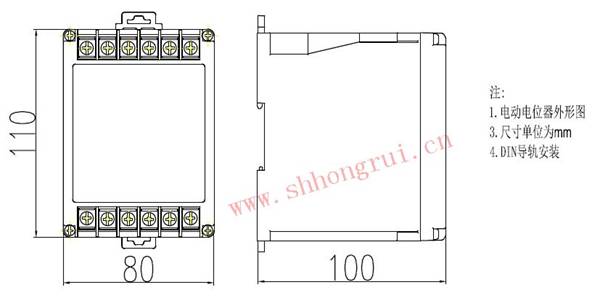

DNSM正面图

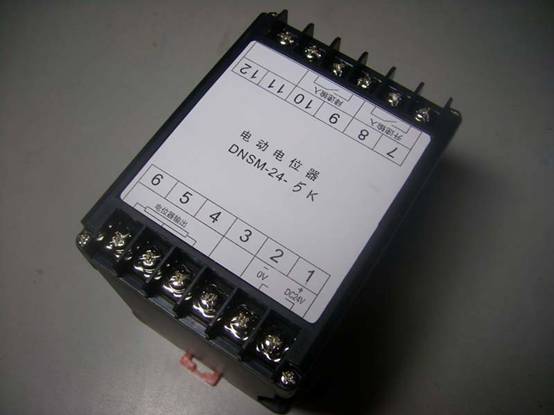

DNSM侧面图

DNSM系列电动电位器也称为远程调速电位器，是一种电动执行机构，根据两路不同开关量信号，改变电压极性，驱动微型伺服电机正转或反转，从而使电位器输出电阻自动增加或减小。

该系列电动电位器具有以下特点：
1．电位器的阻值由零可调至最大值(根据型号确定)，调节阻值范围宽，阻值变化平缓，适用面广泛。
2．调节输出电阻时，采用的是两路开关量控制信号来调节，与用改变电压极性的方式比，调节更加稳定，更加可靠。
3．通过限流控制电机最大输出力矩，防止因过扭引起电机和电位器损坏。与传统的限位开关保护方式相比较，更简捷可靠，易于维护。
4．采用工业级标准DIN 35 mm导轨安装，可节省控制柜空间。安装、拆卸、接线均简单方便。
5．选用进口高性能耐磨型绕线电位器，质量可靠保证。
6．输入功率小，控制方便，可用于治金、电力、机械、石化、船舶等行业，尤其适合在柴油发电机并机控制、电机调速调压、远程控制、工厂智能全自动控制等应用。

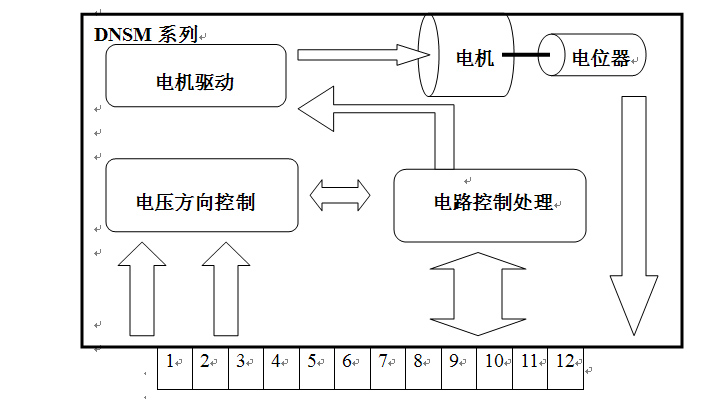

  (2) 原理示意图



工作时，外加的升、降两路开关量控制信号经控制电路板
处理至伺服电机，根据不同的信号，来改变电机的正、反转，从而带动电位器轴正转或反转，改变输出电阻。

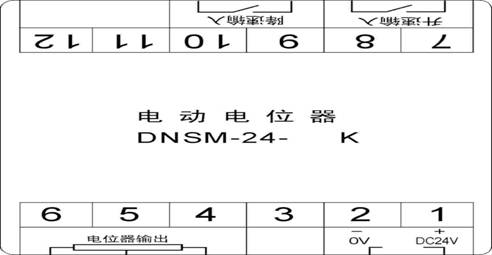

端口接线示意图如下：

1、2端    控制电压DC24V, 1端接 +24V，2端接 0V
3端       空脚
4-5-6端    输出可调电阻的阻值，5脚为中心抽头
7-8端，   闭合(升速)，输出电阻 4-5端增加， 5-6端减少
9-10端，  闭合(降速)，输出电阻 4-5端减少， 5-6端增加
11、12端  空脚

(3). 性能参数
(a)型号说明
DNSM----------24-----------------5K
系列号    电压等级     阻值范围

(b) 技术参数





(c ) 选型表

(4) 使用环境
■ 剧烈振动场合，应采取适当减振措施。安装减震块可以有效地减少震动。
■ 环境温度＜45℃。
■ 在有蒸汽、凝雾等空气湿度大的场合，应有适当防护措施。
  (5) 适用范围
国产和进口的电子调速器基本上都适用，以下列举部份型号可作参考
重庆康明斯发动机有限公司 NTA855系列EFC电子调速器
重庆康明斯发动机有限公司 KTA19系列EFC电子调速器
湖北襄樊康明斯发动机公司6BT系列GAC ESD5500E电子调速器
湖北襄樊康明斯有限公司6BT系列F/ESC1000A电子调速器
杭州汽车发动机厂WD615系列F/ECS1000A电子调速器
杭州汽车发动机厂WD415系列F/ECS1000A电子调速器
杭州汽车发动机厂X6130系列F/ECS1000A电子调速器
山东淄博柴油机厂6170系列F/ECS1000A电子调速器
山东淄博柴油机厂8170系列F/ECS1000A电子调速器
山东淄博柴油机厂12V190系列F/ECS1000A电子调速器
山东潍坊柴油机有限公司WD615系列F/ECS1000A电子调速器
河南洛阳柴油机有限公TBD234系列F/ECS1000A电子调速器
无锡富豪发动机有限公司TD系列GAC ESD5500E电子调速器
无锡富豪发动机有限公司TAD系列GAC ESD5500E电子调速器
无锡富豪发动机有限公司TWD系列GAC ESD5500E电子调速器
大宇发动机有限公司P126PI系列2301A电子调速器
大宇发动机有限公司P158LE系列2301A电子调速器
大宇发动机有限公司P180LE系列2301A电子调速器
大宇发动机有限公司P222LE系列2301A电子调速器
上海柴油机股份有限公D683系列FESC1000电子调速器
