DDI系列电动电位器

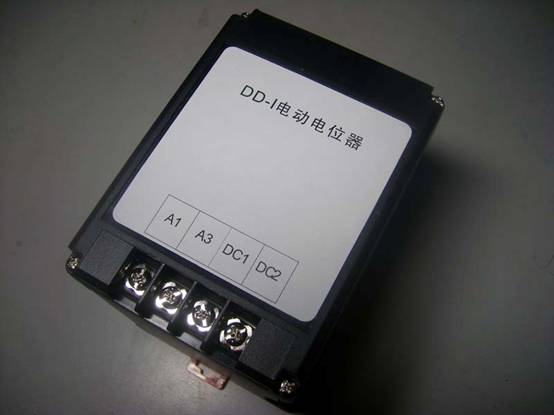

DDI系列正面图
DDI系列电动电位器，是一种电动执行机构，根据输入电压的极性，驱动微型伺服电机正转或反转，改变电位器输出电阻的大小，具有输入功率小、接线简单、控制方便，尤其适合在远程控制和自动控制中使用。
适用于要求简单、控制单一的控制系统。
(1) 电动电位器的接线示意图如下：
在产品的面板端有一个4脚的接线端。接线示意图如下：
A1 |
A3 |
DC1 |
DC2 |
A1、 A3端 接输出可调电阻的阻值
DC1、 DC2端 接控制电压DC24V
阻值变化规律如下：
- DC1端接 DC24+，DC2端接DC24-；A1－A3间阻值增加
- DC1端接 DC24-，DC2端接DC24+；A1－A3间阻值减少
注意：若发现柴油机的升降速特性相反，请将电动电位器的DC1、DC2脚端子电压反接。
(2) 产品规格参数：
电源需求 |
|
输入电压 |
±DC24V±20%(Min DC19V ~ Max DC28V) |
整机功耗 |
≤5W |
性 能 |
|
调节速率 |
12 RPM |
最小精度 |
1/30圈 |
旋转角度 |
3600度(10圈) |
阻值范围 |
100Ω到50 KΩ，详见选型表 |
接线端口 |
4个 |
机构规格 |
|
外壳材质 |
黑色阻燃ABS |
外壳尺寸 |
110mm(H)*80mm(W)*100mm(D) |
整机重量 |
约0.6KG |
安装方式 |
工业级标准DIN 35mm导轨安装 |
工作温度 |
0-45℃。 |
工作湿度 |
5%-95%(无凝露) |
-
选型表
序号 |
型号 |
阻值可调范围 |
1 |
DDI-24-0.1K |
0-100Ω |
2 |
DDI-24-0.2K |
0-200Ω |
3 |
DDI-24-0.5K |
0-500Ω |
4 |
DDI-24-1k |
0-1kΩ |
5 |
DDI-24-2k |
0-2kΩ |
6 |
DDI-24-5k |
0-5kΩ |
7 |
DDI-24-10k |
0-10kΩ |
8 |
DDI-24-20k |
0-20kΩ |
9 |
DDI-24-50k |
0-50kΩ |
(4) 使用环境
■ 剧烈振动场合，应采取适当减振措施。
■ 环境温度＜45℃。
■ 在有蒸汽、凝雾等空气湿度大的场合，应有适当防护措施

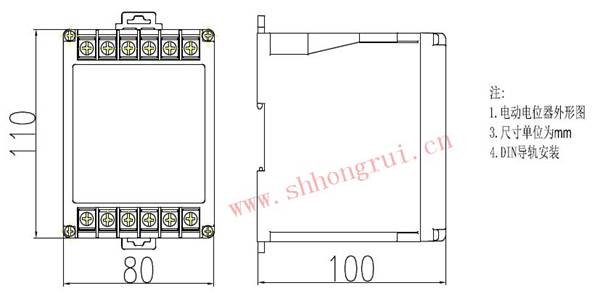

- 安装尺寸图
